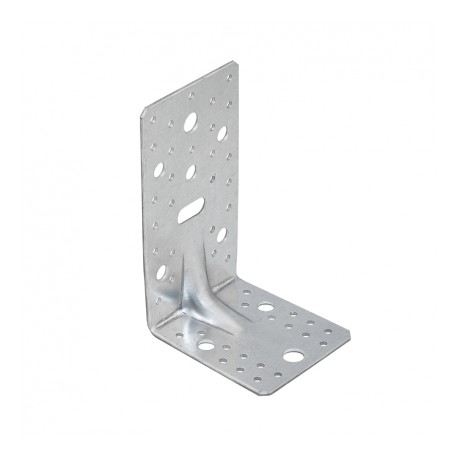

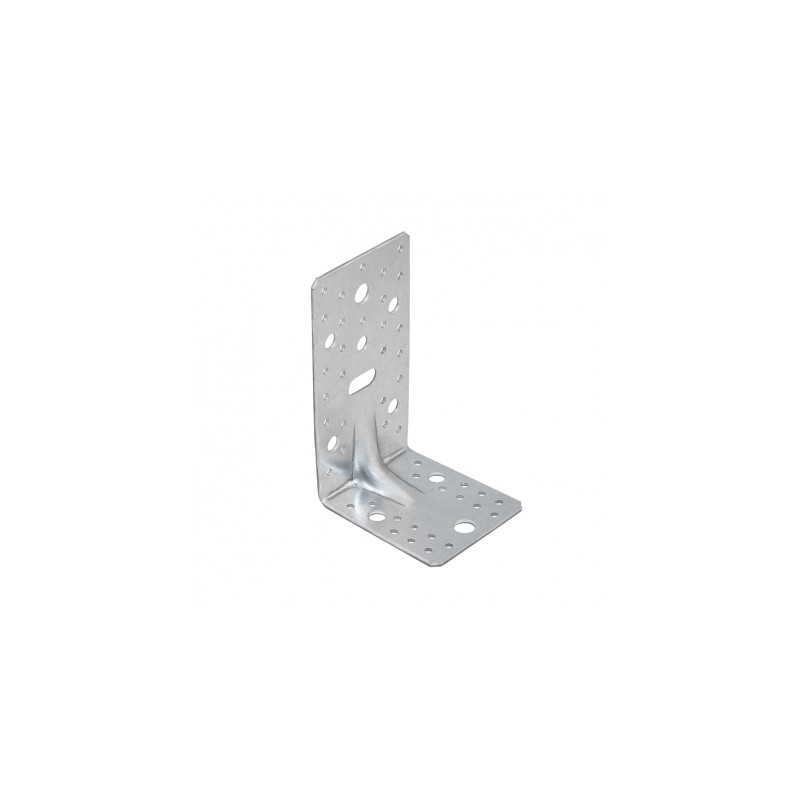

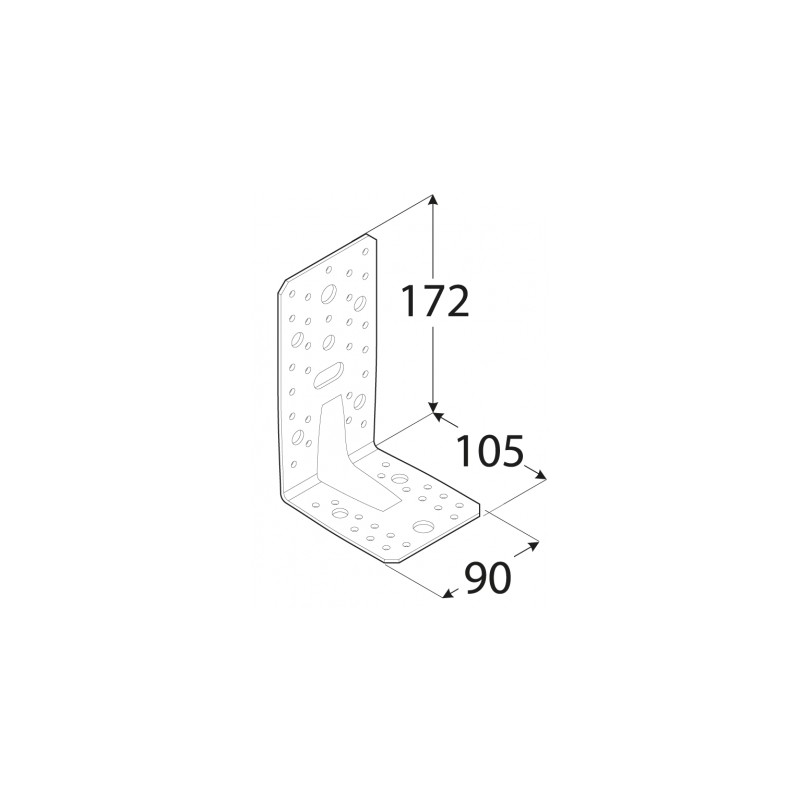

úhelník s prolisem KP6, 172x105x90x3mm
DMX4026
Nový produkt
Montážní úhelník s prolisem pro vysokou pevnost.
14 ks
Skladem
Výrobce / dovozce
Parametry
| Celková výška | 172 mm |
| Celková šířka | 90 mm |
| Celková hloubka | 105 mm |
| Počet a velikost otvorů | 44 otvorů průměru 5mm, 7 otvorů průměru 11mm a 2 otvory průměru 14mm |
| Tloušťka materiálu | 3 mm |
| Materiál | Ocel galvanicky zinkovaná - bílý zinek |

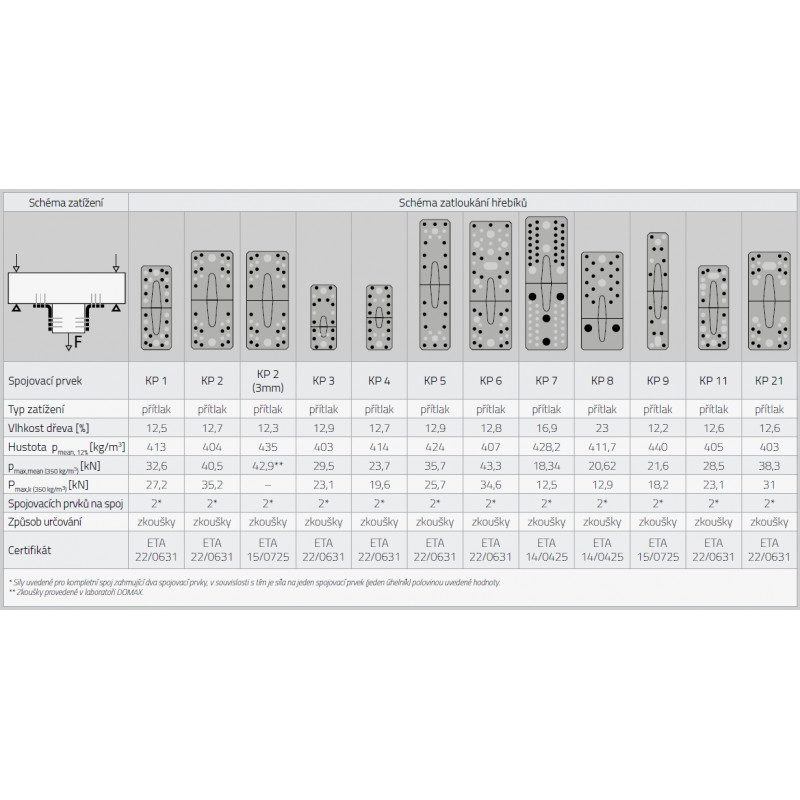

| Nosnost | 21,89 kN |
| Balení | 10 kusů, prodej po kusech |
| Dostupná dokumentace na vyžádání | technický výkres, prohlášení o vlastnostech, CE, ETA |
Více informací
Tesařský úhelník s prolisem KP6 je vysoce pevný spojovací prvek z pozinkované oceli určený pro silně namáhané dřevěné konstrukce. Díky masivnímu hlubokému prolisu (žebrování) vyniká extrémní odolností proti ohybu a deformaci. Je ideální volbou pro bezpečné spojování dřevěných hranolů, krovů a dřevostaveb.
Hlavní přednosti
- Vysoká pevnost v ohybu: Hluboký prolis zpevňuje konstrukci úhelníku v kritickém místě ohybu.
- Antikorozní ochrana: Galvanické zinkování oceli (DX51D + Z275) zaručuje dlouhou životnost.
- Univerzální otvory: Promyšlená soustava otvorů různých průměrů umožňuje standardní i individuální kotvení.
Technické parametry
- Výška: 172 mm
- Délka: 105 mm
- Šířka: 90 mm
- Tloušťka plechu: 3,0 mm
- Materiál: Konstrukční ocel DX51D + Z275 (galvanický/žárový pozink)
Počet a rozmístění otvorů
- 42× otvor o průměru Ø 5 mm (pro tesařské hřebíky a vruty)
- 7× otvor o průměru Ø 11 mm (pro šrouby a kotvy)
- 2× otvor o průměru Ø 14 mm
- 1× podélný otvor Ø 14×28 mm
Tesařský úhelník s prolisem KP6 je navržen pro spoje s vysokým nárokem na nosnost. Masivní konstrukce a prolis zamezují ohýbání úhelníku při zatížení.
Hlavní možnosti použití

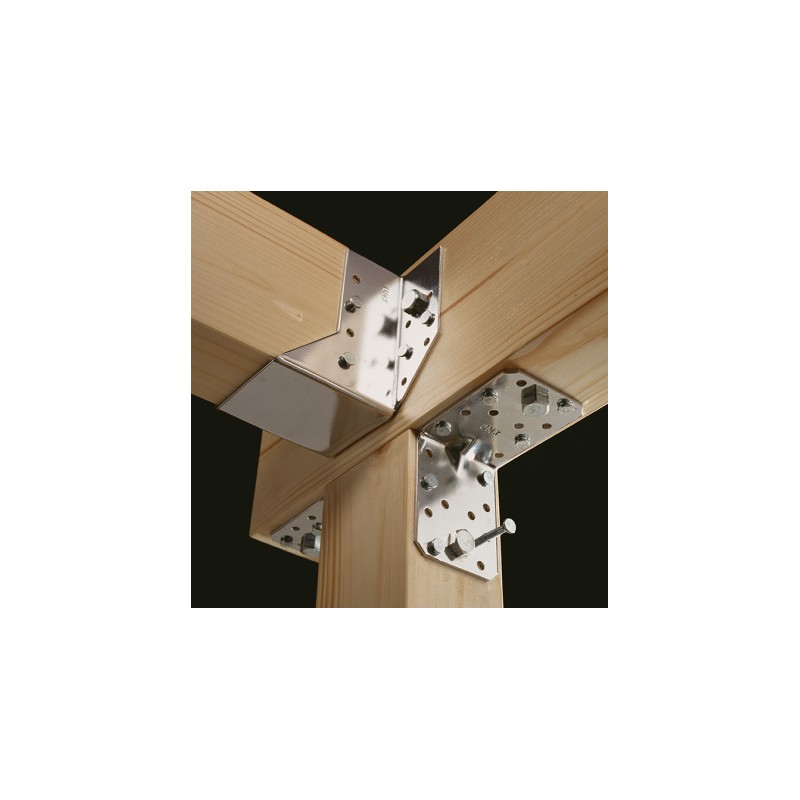

- Stavba tesařských krovů: Spojování krokví s pozednicemi. Kotevní prvky pro vaznice a sloupky. Fixace střešních konstrukcí.

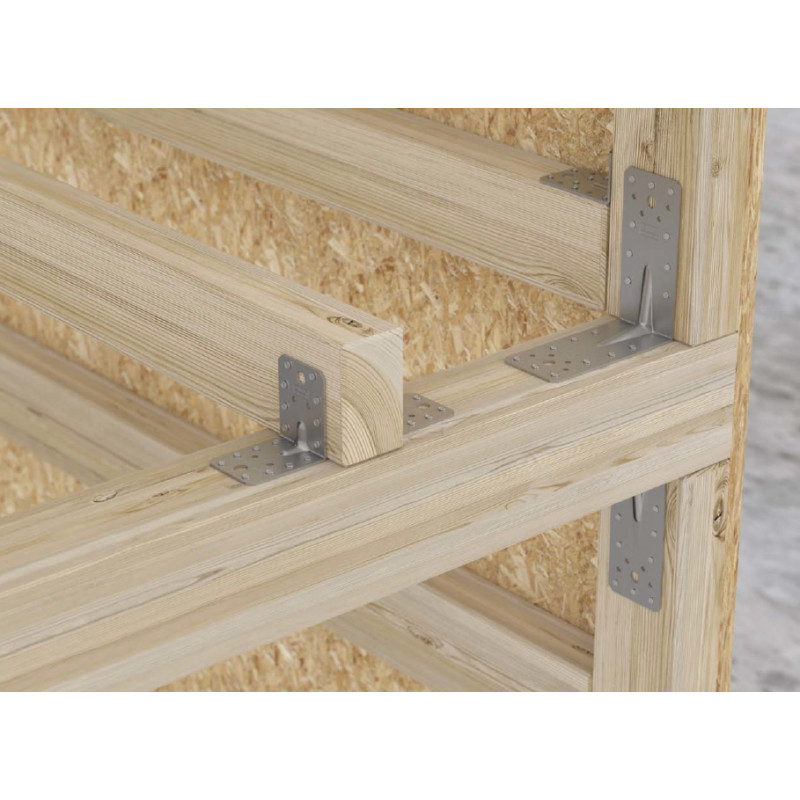

- Dřevostavby a pergoly: Montáž masivních dřevěných altánů. Spojování nosných hranolů pergol. Stavba rámových konstrukcí domů.
- Kotvení do betonu: Spojení dřevěných sloupů s betonovým základem. Kotvení pozednic do betonových věnců. Využití velkých otvorů pro mechanické kotvy.
- Těžké dřevěné konstrukce: Fixace stropních trámů k nosným průvlakům. Zpevnění rohů u masivních dřevěných skeletů. Realizace dřevěných mostků a lávek.
Příklad montáže v praxi

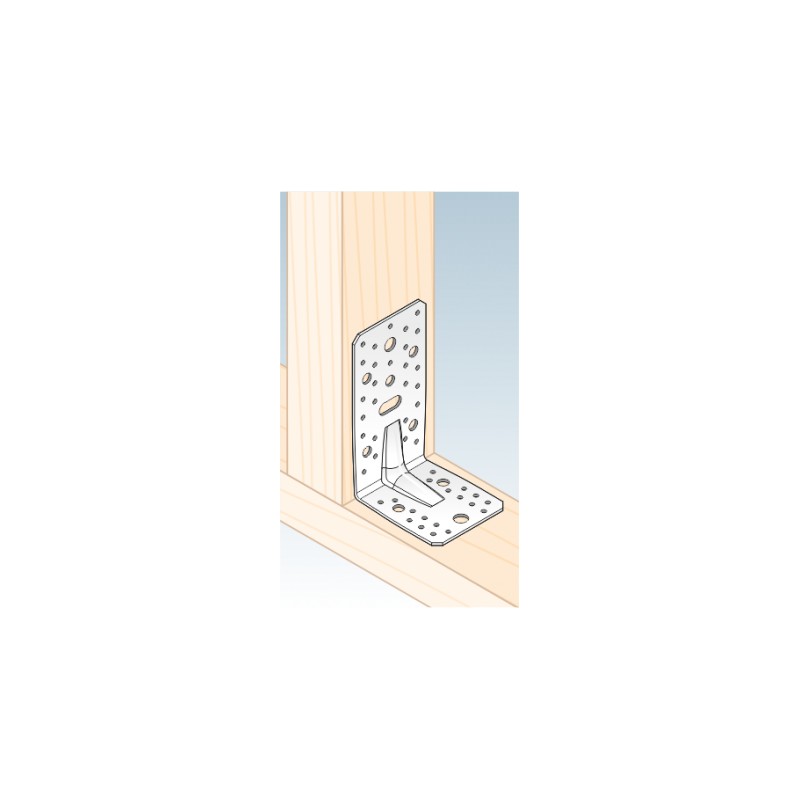

- Dřevo-dřevo: K upevnění se používají tesařské hřebíky s kroužkovým nánosem (konvexní) nebo tesařské vruty. Pro maximální pevnost se doporučuje křížové přibíjení do všech připravených otvorů Ø 5 mm.

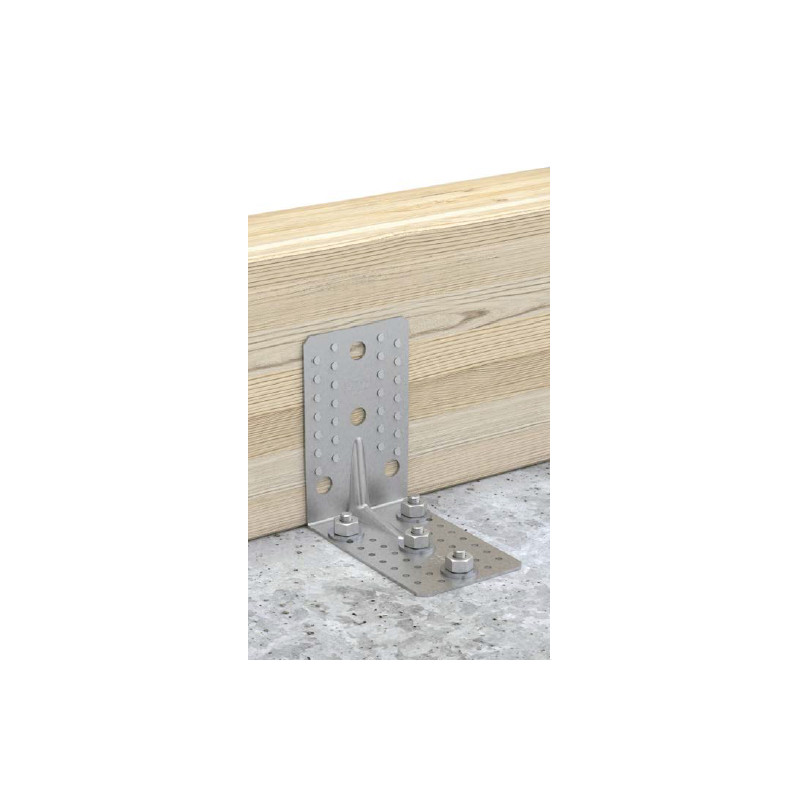

- Dřevo-beton: Úhelník se připevní ke dřevu pomocí vrutů. Do betonového podkladu se ukotví přes velký oválný nebo kulatý otvor pomocí ocelové průvlakové kotvy (M10 či M12) nebo chemické kotvy.
